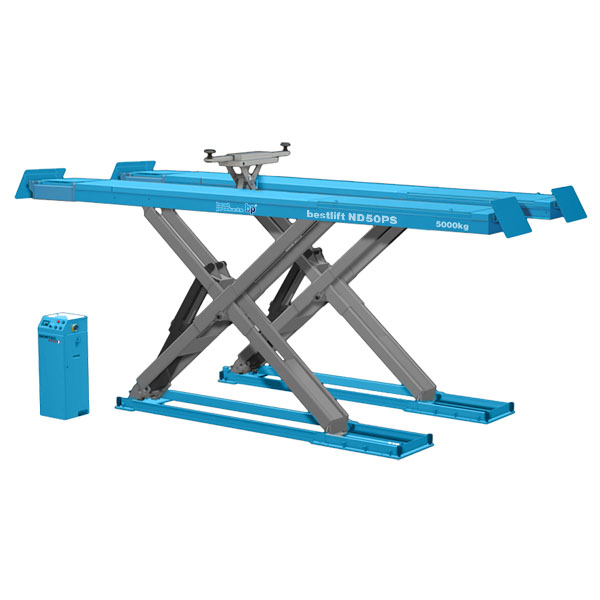

Bestlift ND50PS podnośnik nożycowy 5.0T z szarpakiem
zobacz film
Producent
Numer katalogowy (symbol)
Opis produktu
Elektrohydrauliczny diagnostyczny podnośnik nożycowy Bestlift ND50PS o udźwigu do 5000 kg (5.0 T) to najwyższej klasy urządzenie stworzone do profesjonalnej obsługi geometrii kół oraz zaawansowanej diagnostyki pojazdów. Wyposażony w zintegrowany szarpak 4-kierunkowy oraz niezależny pneumatyczno-hydrauliczny dźwignik osi, podnośnik ten stanowi kompletne i w pełni autonomiczne stanowisko robocze dla serwisów samochodowych i stacji kontroli pojazdów.
Zintegrowana diagnostyka i 4-kierunkowy szarpak
Kluczowym atutem modelu Bestlift ND50PS jest wbudowany hydrauliczny szarpak diagnostyczny działający w 4 kierunkach (ruch przód-tył oraz prawo-lewo). Pozwala on na błyskawiczne i precyzyjne wykrycie wszelkich luzów w elementach zawieszenia oraz układu kierowniczego pojazdu. Przenośna latarka sterująca z przyciskami kierunkowymi zapewnia operatorowi maksymalną wygodę podczas przeprowadzania inspekcji podwozia bezpośrednio pod pojazdem.
Pneumatyczny dźwignik osi i bezpieczna synchronizacja
W zestawie znajduje się również hydrauliczny dźwignik osi (podprogowy) o udźwigu 2500 kg zasilany pneumatycznie, umożliwiający bezwysiłkowe uniesienie kół pojazdu nad platformę główną. Nad bezpieczeństwem i idealnie równym ruchem obu platform o długości 5607 mm czuwa fotokomórkowa kontrola synchronizacji oraz pneumatycznie zwalniane, mechaniczne zapadki wysokości, które chronią urządzenie przed jakimkolwiek niekontrolowanym opuszczeniem.
Dwuwariantowy montaż i szafa sterownicza 24V
Przemyślana konstrukcja umożliwia instalację podnośnika na dwa sposoby: w fosie (w zagłębieniu posadzki), co pozwala na uzyskanie idealnie płaskiej powierzchni przejazdowej warsztatu, lub bezpośrednio na posadzce przy użyciu opcjonalnych ramp najazdowych. Sterowanie wszystkimi funkcjami maszyny odbywa się za pomocą bezpiecznego napięcia roboczego 24 V bezpośrednio z poziomu zewnętrznej, wolnostojącej skrzynki.
NAJWAŻNIEJSZE CECHY
- Pneumatycznie zwalniane blokady: Automatyczny system rygli mechanicznych uwalniany jest sprężonym powietrzem, gwarantując bezpieczne parkowanie platform na żądanej wysokości.

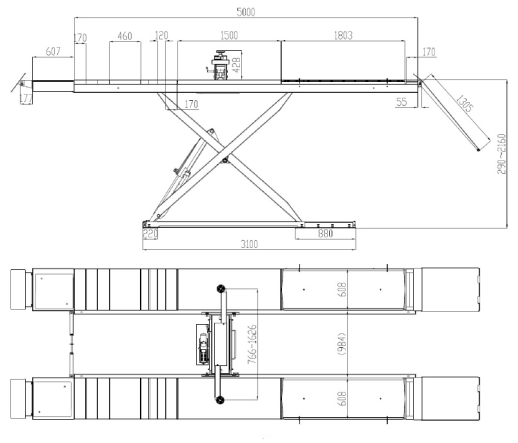

- Elastyczność instalacji: Możliwość zabudowy w fosie dla maksymalnego komfortu najazdu lub klasycznego montażu na posadzce warsztatu (z opcjonalnymi najazdami).
- Fotokomórkowa kontrola synchronizacji: Ciągłe, automatyczne monitorowanie poziomu obu platform eliminuje ryzyko nierównego wznoszenia pojazdu.
- Bezpieczne sterowanie 24 V: Zewnętrzna skrzynka kontrolna wyposażona jest w niskonapięciowy układ sterowania.
- Zaawansowane systemy ochronne: Hydrauliczne zawory przeciążeniowe i zabezpieczenia na wypadek nagłego ubytku ciśnienia w układzie zapewniają maksymalną ochronę mienia i zdrowia.
- Czujniki położenia i sygnał ostrzegawczy: Elektrooptyczne sensory krańcowe pozycjonują ruch blach, a końcową fazę zniżania (od 400 mm do zera) zabezpiecza głośny sygnał dźwiękowy (brzęczyk).
DANE TECHNICZNE
| Udźwig maksymalny podnośnika głównego | 5000 kg (5.0 T) |
| Udźwig zintegrowanego dźwignika osi | 2500 kg (2.5 T) |
| Zasilanie elektryczne sieciowe | 400 V / 50 Hz (Trójfazowe) |
| Ciśnienie zasilania pneumatycznego | 6 – 8 bar |
| Moc znamionowa silnika pompy | 3,5 kW |
| Zakres wysokości podnoszenia głównego | 290 – 2160 mm |
| Wysokość podnoszenia pomocniczego dźwignika | 22 – 428 mm |

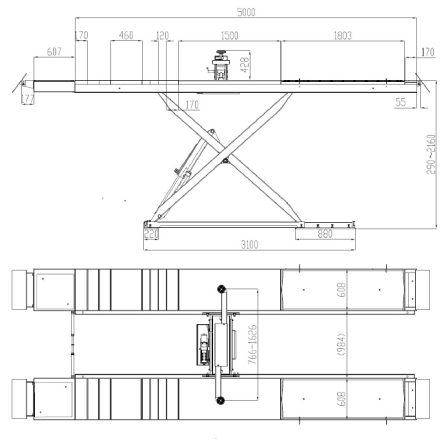

| Wymiary platform najazdowych (Szer. x Dług.) | 608 x 5607 mm |
| Rozstaw / Przestrzeń wewnętrzna między platformami | 984 mm |
| Czas pełnego wzniosu / opuszczania platform | ok. 70 s / 60 s |
| Poziom emisji hałasu stanowiskowego | < 70 dB(A) |
| Masa całkowita urządzenia (Ciężar własny) | 2570 kg |
* Zalecenia montażowe: Podnośnik diagnostyczny Bestlift ND50PS wymaga profesjonalnego montażu na precyzyjnie przygotowanym podłożu betonowym o odpowiedniej klasie i grubości płyty, zgodnie z wytycznymi zawartymi w instrukcji. Teren instalacji musi być suchy, płaski, wolny od pęknięć strukturalnych i dylatacji w strefie nośnej. W przypadku montażu pod posadzką, należy zapewnić odpowiednie odwodnienie fosy oraz zachować nienaganną dokładność wymiarową wnęki montażowej, aby uniknąć ocierania ramion nożycowych o ściany fundamentu. Pierwsze uruchomienie, poziomowanie, zakotwienie i kalibracja czujników optoelektronicznych muszą być bezwzględnie realizowane przez uprawnionych techników posiadających kwalifikacje konserwatorskie.
* Zasady bezpiecznej eksploatacji: Przed rozpoczęciem prac z podnośnikiem każdy operator ma obowiązek szczegółowego zapoznania się z instrukcją obsługi. Urządzenie jest przeznaczone wyłącznie do użytku w zamkniętych halach warsztatowych i stacjach kontroli pojazdów w temperaturach od -10°C do +40°C, z dala od wilgoci i stref zagrożonych wybuchem. Wokół podnośnika należy wyznaczyć wolną strefę bezpieczeństwa o szerokości minimum 1 metra z każdej strony. Przed podniesieniem pojazdu upewnij się, że jego masa nie przekracza dopuszczalnego obciążenia znamionowego (5000 kg podnośnik główny, 2500 kg dźwignik osi), silnik został wyłączony, a hamulec postojowy prawidłowo zaciągnięty. Podczas ruchu platform należy stale obserwować całe stanowisko pracy. Układ sterowania oparty na przyciskach wymaga stałego nacisku dłoni – puszczenie przycisku natychmiast zatrzymuje ruch platform.
* Konserwacja: Podnośnik podlega regularnej, okresowej kontroli technicznej. Raz w roku wymagana jest całkowita wymiana oleju hydraulicznego na nowy, spełniający normy ISO 6743/4 (klasa HL32 o lepkości zbliżonej do podanej w specyfikacji). Wszystkie sworznie, ślizgi oraz punkty ruchome nożyc należy systematycznie smarować dedykowanym smarem warsztatowym. W przypadku stwierdzenia wycieków oleju lub niepokojących objawów, należy natychmiast wycofać podnośnik z eksploatacji.
