SMARTSAFE WA613 Urządzenie do badania geometrii 3D na podnośnik, tablet, uchwyty 3-punktowe

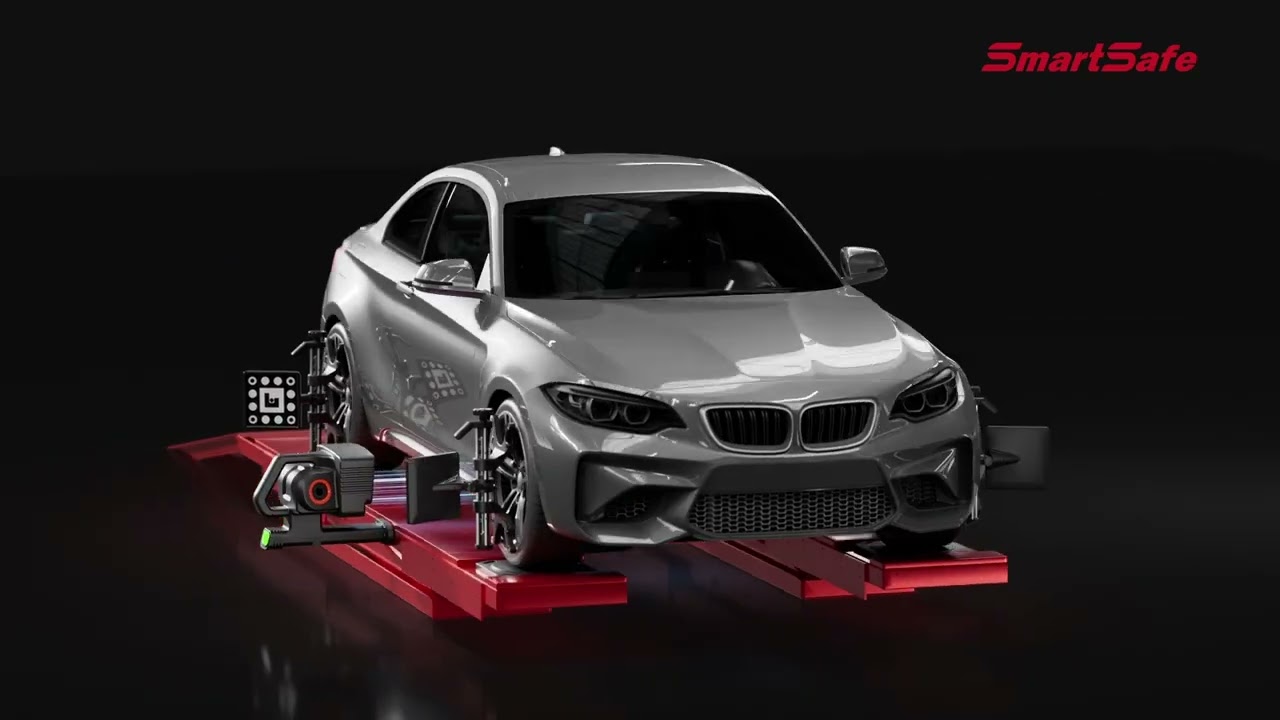

zobacz film
Producent
Numer katalogowy (symbol)
Opis produktu

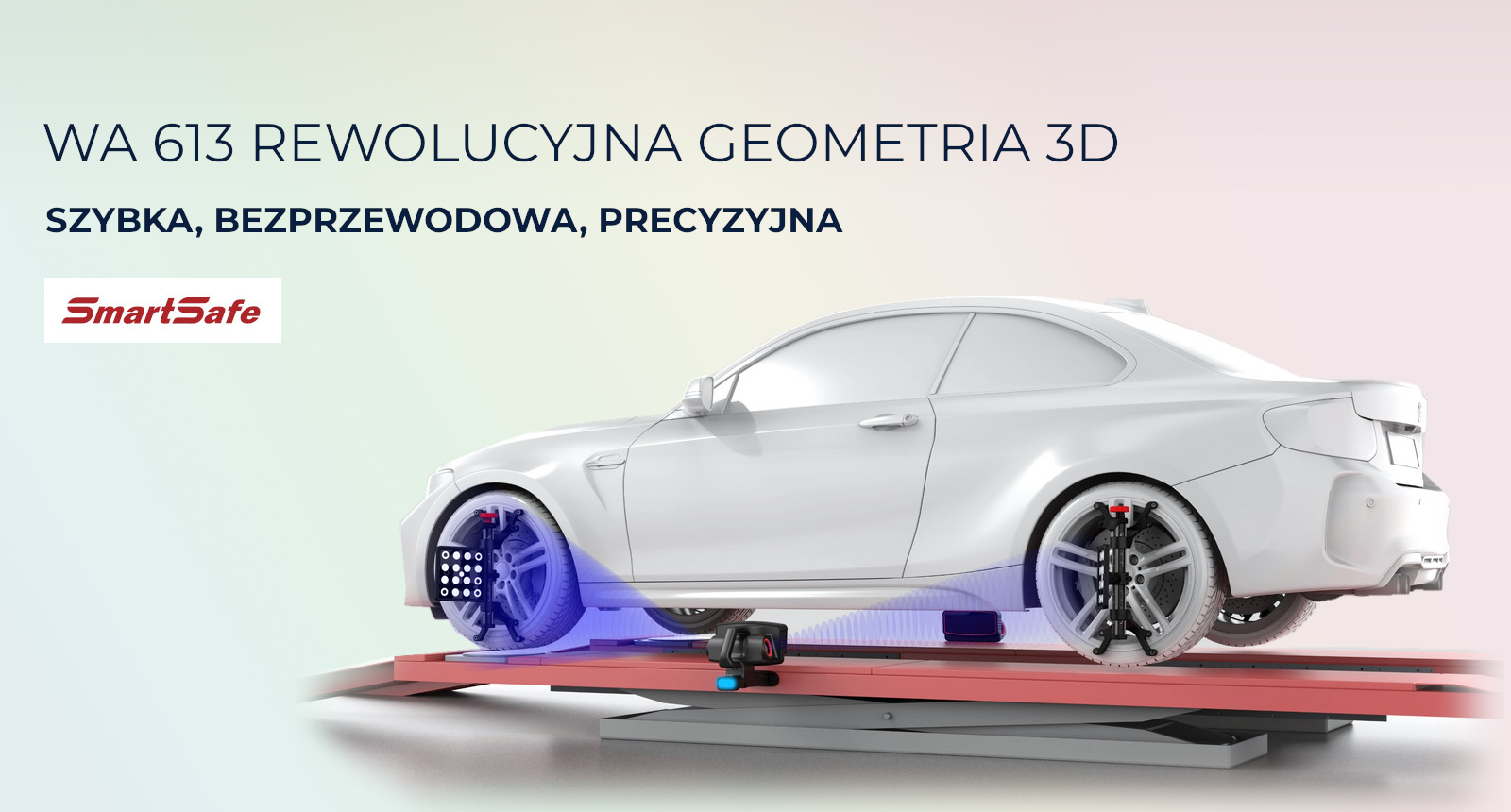

Mobilna geometria kół 3D SMARTSAFE WA613 to rewolucyjne, komputerowe urządzenie diagnostyczne przeznaczone do precyzyjnego pomiaru i regulacji ustawienia osi w samochodach osobowych oraz dostawczych. Zaprojektowany z myślą o maksymalnej oszczędności przestrzeni, system ten rezygnuje z tradycyjnej, nieporęcznej kolumny (tzw. „krzyża” z kamerami), oferując pełną niezależność i gotowość do natychmiastowej pracy na podnośnikach nożycowych lub czterokolumnowych.
Innowacyjna konstrukcja bezbelkowa – zyskaj miejsce w serwisie

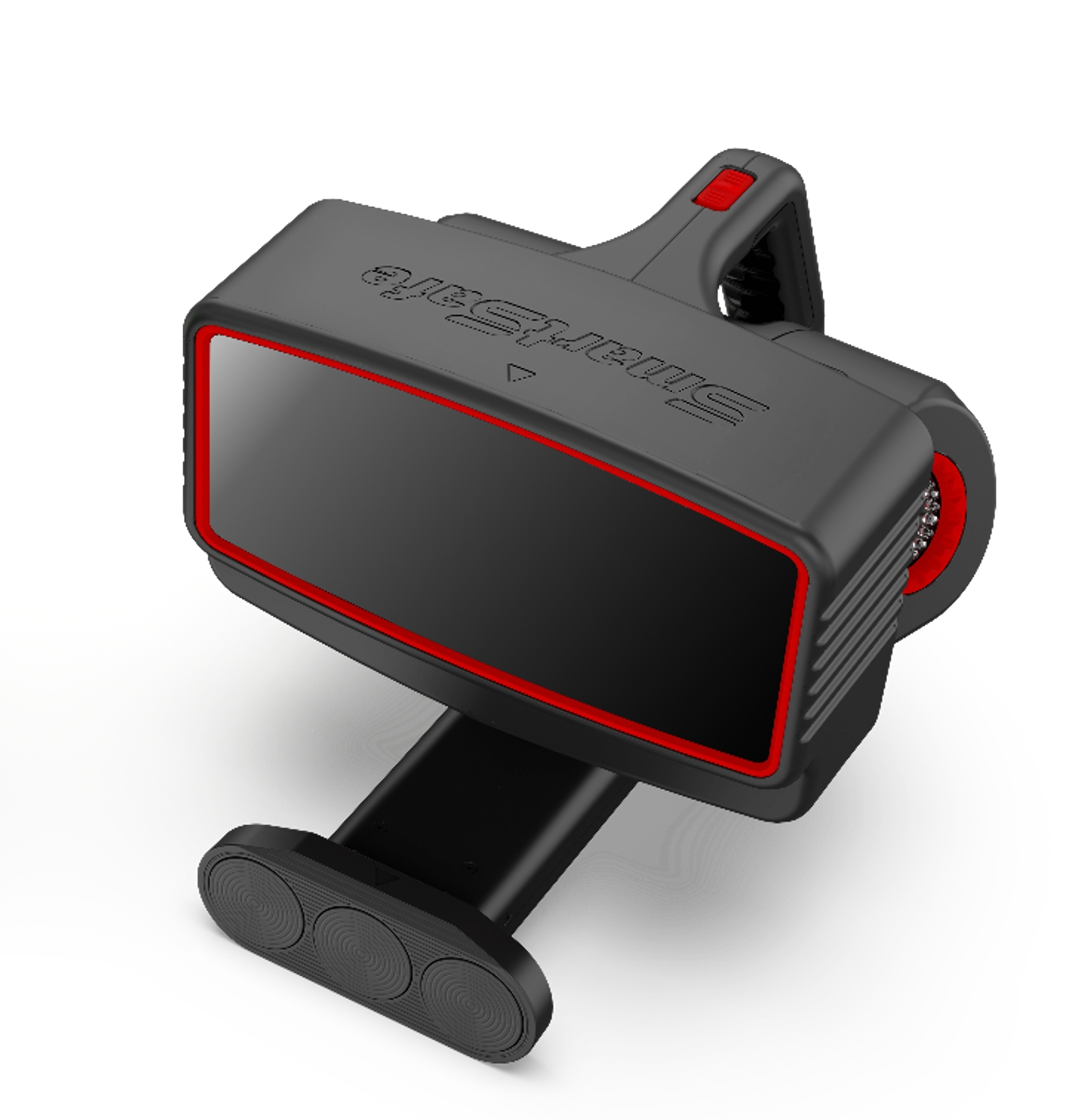

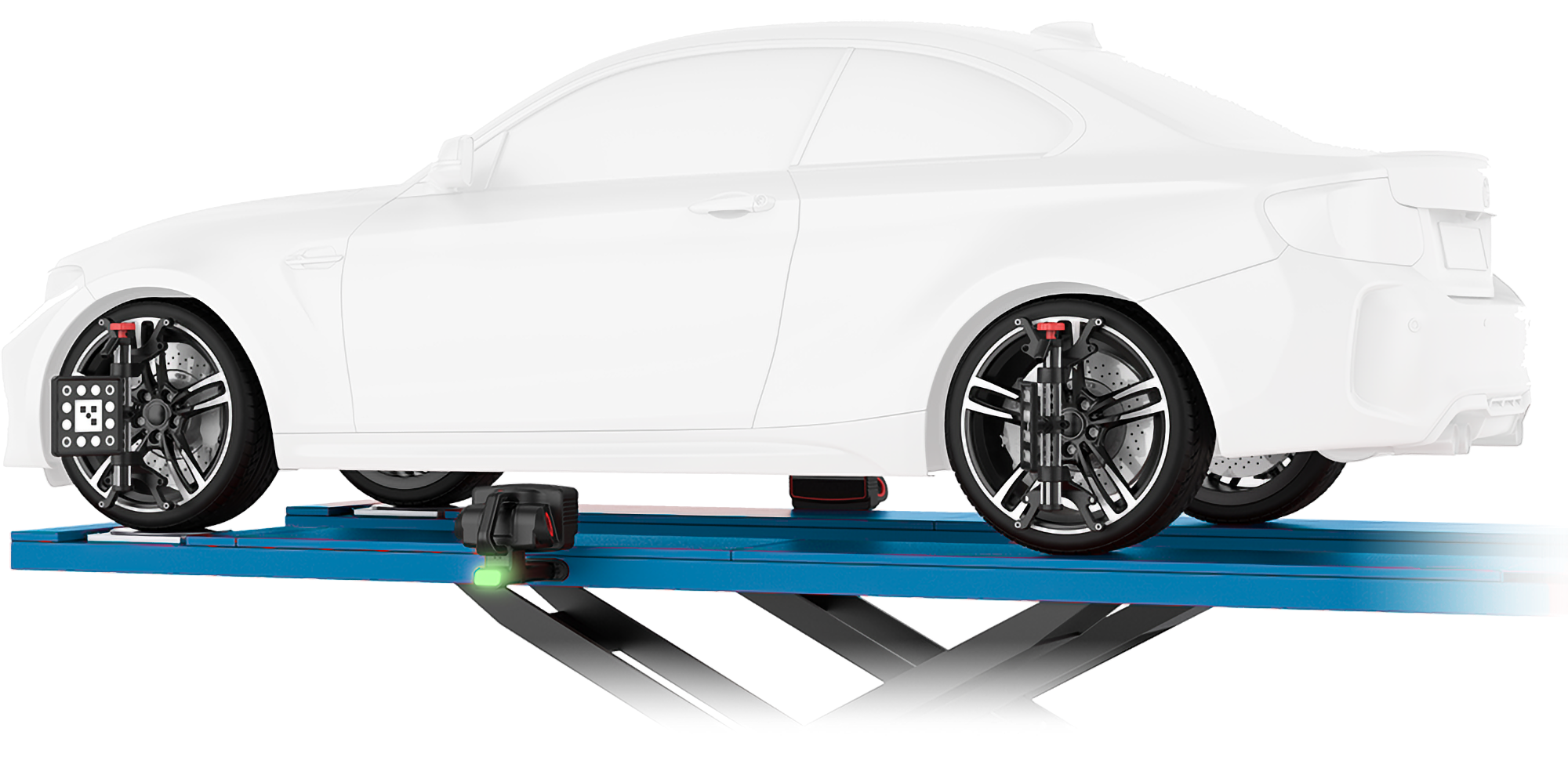

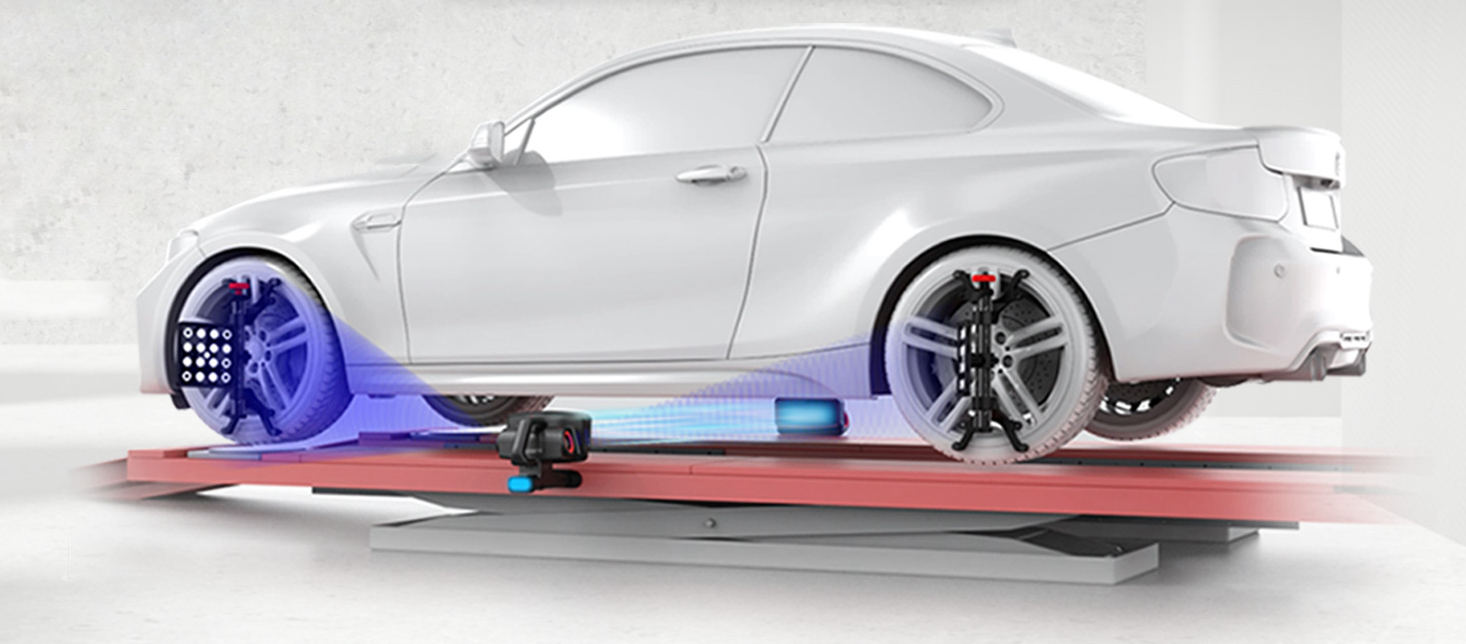

Model WA613 całkowicie eliminuje potrzebę montażu stałej, masywnej ramy z kamerami przed stanowiskiem roboczym. System wykorzystuje bezprzewodowe głowice pomiarowe HD mocowane magnetycznie bezpośrednio do bocznych krawędzi platform podnośnika. Rozwiązanie to sprawia, że urządzenie nie zajmuje cennej powierzchni warsztatowej, nie wymaga skomplikowanej instalacji, a po sparowaniu głowic z tabletem jest natychmiast gotowe do działania.

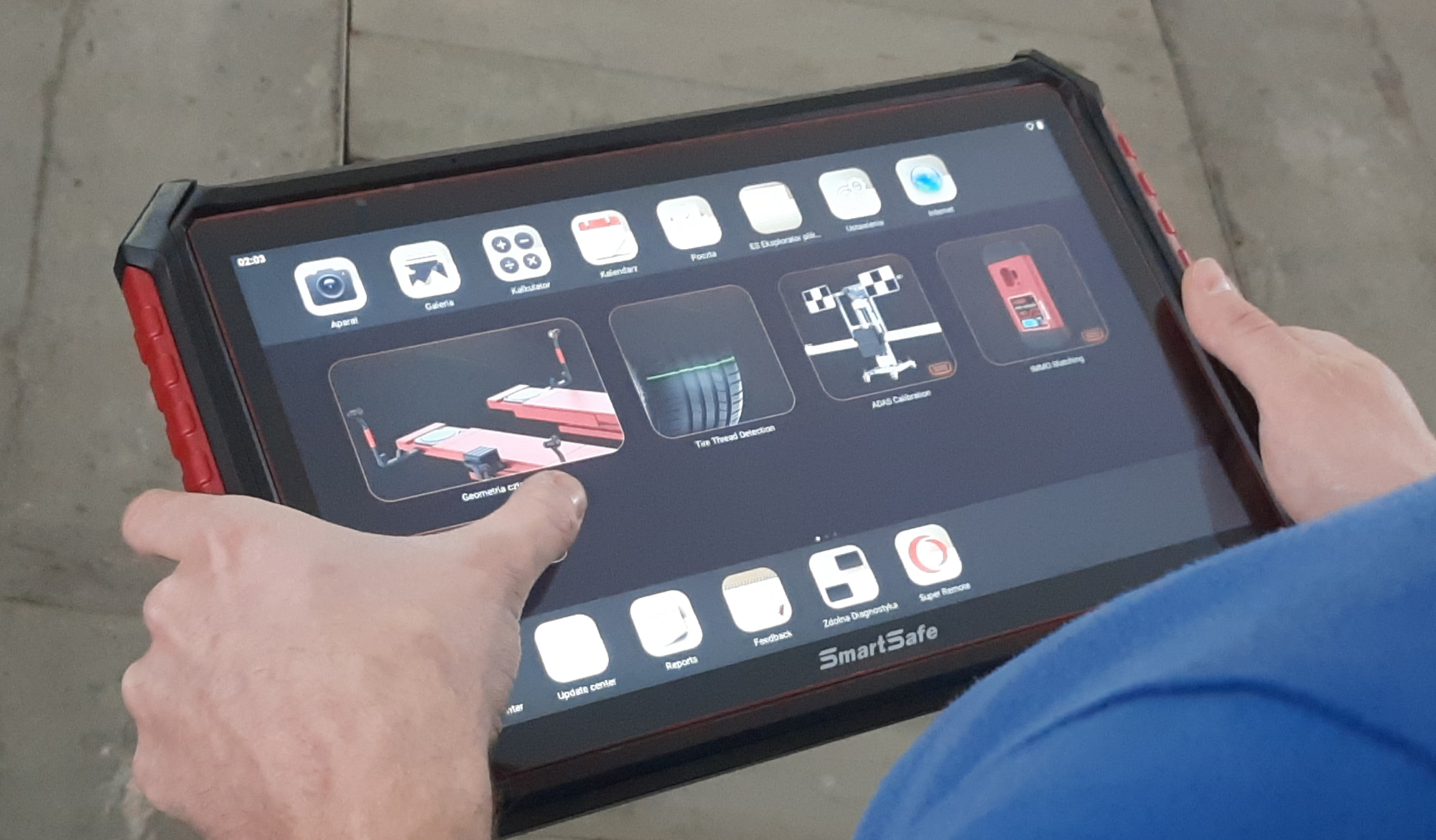

Bezprzewodowe zarządzanie z nowoczesnego tabletu 13,3”
Sercem stanowiska diagnostycznego jest inteligentny, mobilny terminal operacyjny ST13 wyposażony w duży, dotykowy ekran o przekątnej 13,3 cala. Zaawansowane, intuicyjne oprogramowanie w języku polskim pozwala operatorowi na swobodne poruszanie się wokół pojazdu i pełną kontrolę nad procesem regulacji. Wyniki pomiarów przesyłane sunt w czasie rzeczywistym, a gotowy raport można błyskawicznie wydrukować na drukarce warsztatowej za pośrednictwem sieci Wi-Fi.

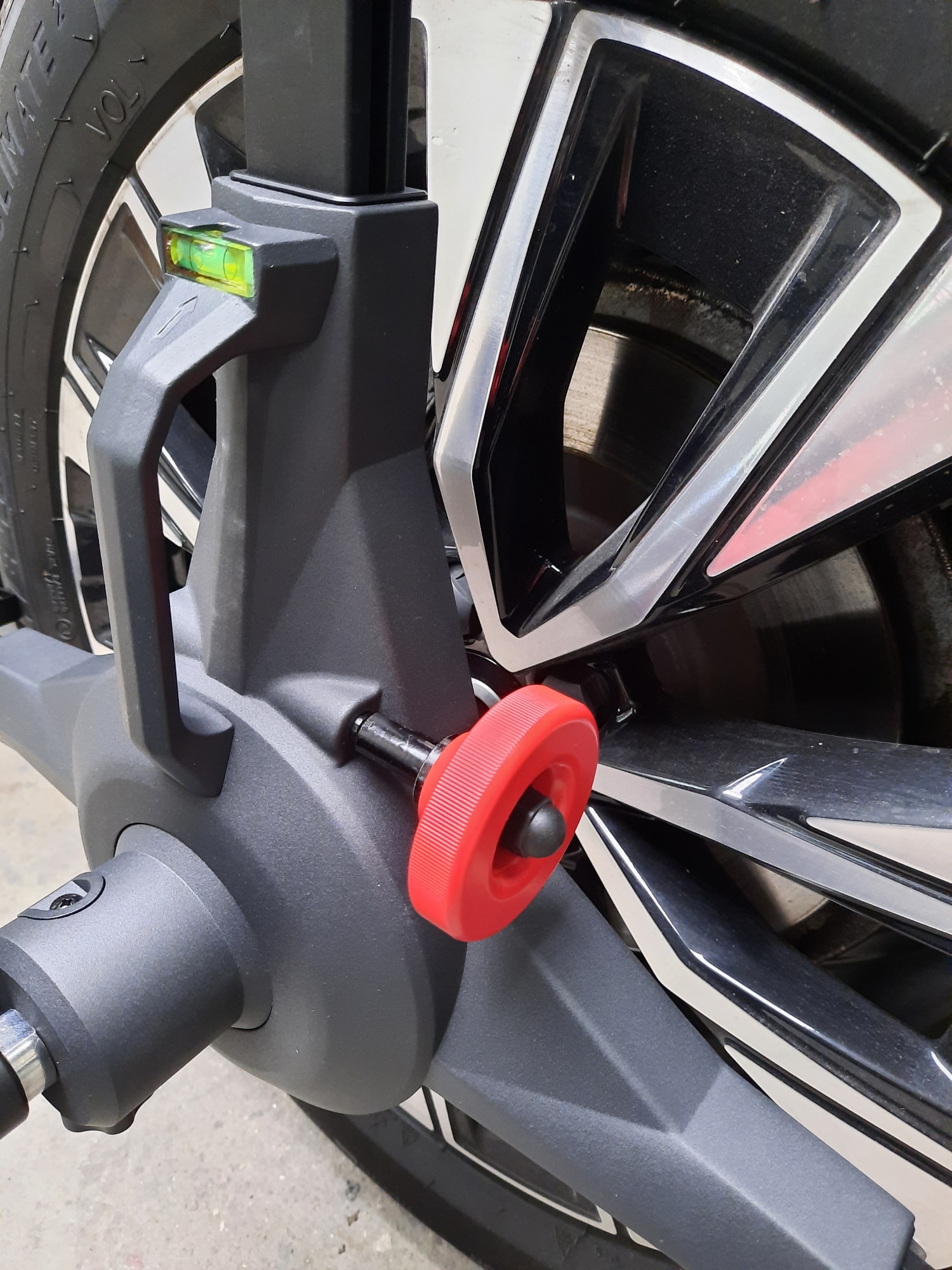

3-punktowe uchwyty za oponę – bezwzględna ochrona felg

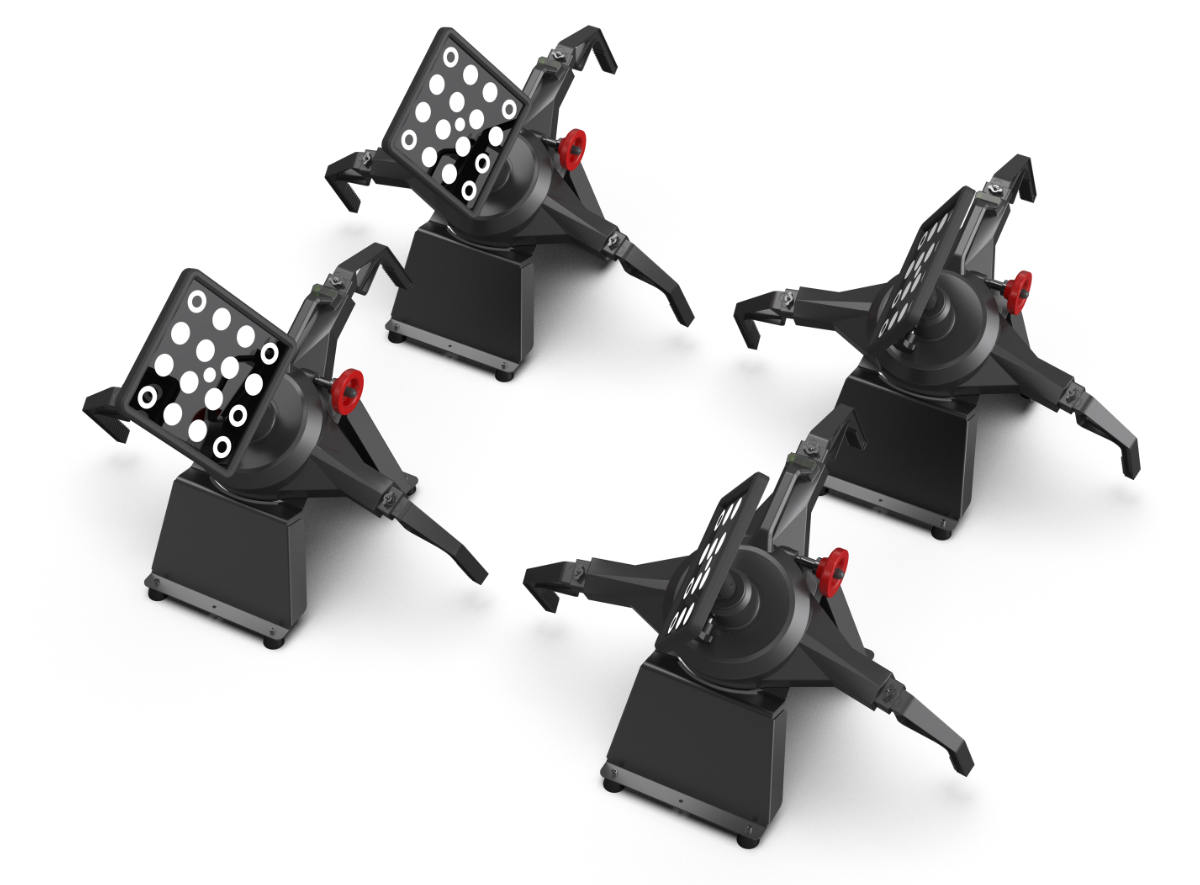

Urządzenie wprowadza bezpieczny standard mocowania dzięki unikalnym, 3-punktowym uchwytom, które chwytają koło wyłącznie za bieżnik opony, eliminując jakikolwiek kontakt metalowych elementów z obręczą. Rozwiązanie to w połączeniu z ultralekkimi, pasywnymi tarczami refleksyjnymi (pozbawionymi delikatnej elektroniki, kabli czy akumulatorów) gwarantuje bezkompromisowe bezpieczeństwo drogich felg aluminiowych i całkowitą bezobsługowość.
PODSTAWOWE ZALETY URZĄDZENIA
- Brak konieczności montażu i kalibracji: Zapomnij o uciążliwym kotwiczeniu ramy w posadzce. System jest w pełni mobilny i rozpoczyna pracę natychmiast po sparowaniu bezprzewodowych głowic z tabletem operacyjnym.

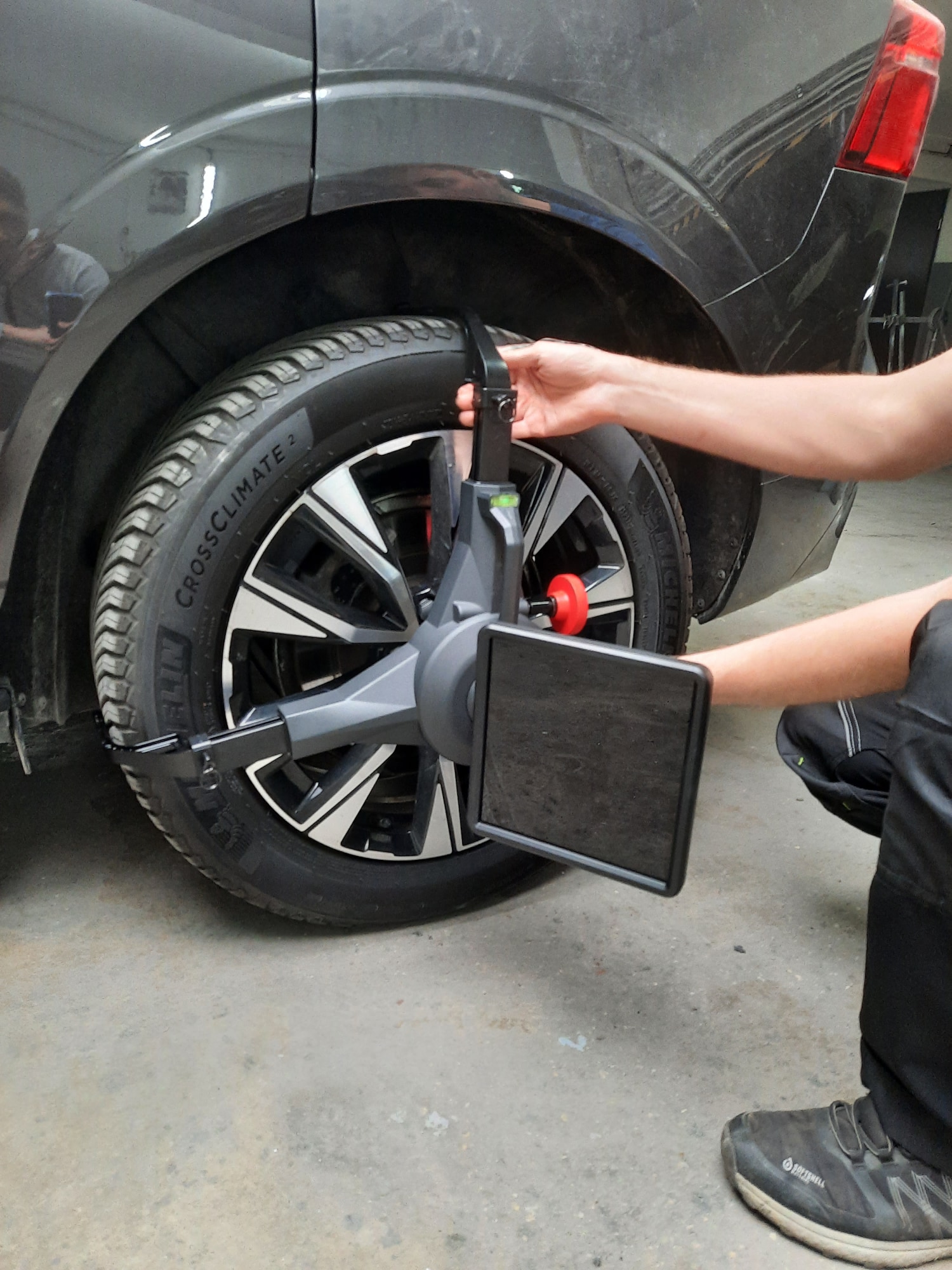

- Ochrona felg przed zarysowaniem: Specjalistyczne 3-punktowe uchwyty tarcz są montowane bezpośrednio na oponie koła. Brak styku z rantem felgi eliminuje ryzyko uszkodzeń mechanicznych obręczy klientów.
- Procedury dedykowane OEM: Zaawansowane oprogramowanie pozwala na wprowadzanie wysokości prześwitu karoserii dla aut z grupy PSA (Citroen, Peugeot) oraz obsługuje bezpośredni import pomiarów z inklinometru (Romess) dla pojazdów Mercedes-Benz.
- Niezawodne pasywne tarcze refleksyjne: Cztery tarcze pomiarowe charakteryzują się zwartą, odporną budową bez kabli, baterii i wrażliwych czujników. Nie wymagają ładowania, są lekkie i bezobsługowe.
- Szybka kompensacja przez przetoczenie: Pomiar bicia obręczy realizowany jest poprzez sprawny, krótki ruch pojazdu w przód lub w tył na platformach podnośnika, co skraca czas wstępnej diagnostyki.
- Wydruk raportów przez Wi-Fi: Wyniki pomiarów "Przed" i "Po" przeprowadzeniu regulacji geometrii mogą być bezprzewodowo przesłane z tabletu na dowolną drukarkę biurową podłączoną do sieci lokalnej warsztatu.
DANE TECHNICZNE
| Technologia modelowania geometrii osi | Innowacyjne 3D (kamery HD o wysokiej rozdzielczości) |
| Typ konstrukcji i zabudowy stanowiska | Bezbelkowa, mobilna (brak stałego „krzyża” przed podnośnikiem) |
| Główny terminal operacyjny (sterujący) | Inteligentny tablet dotykowy ST13 o przekątnej 13,3” |

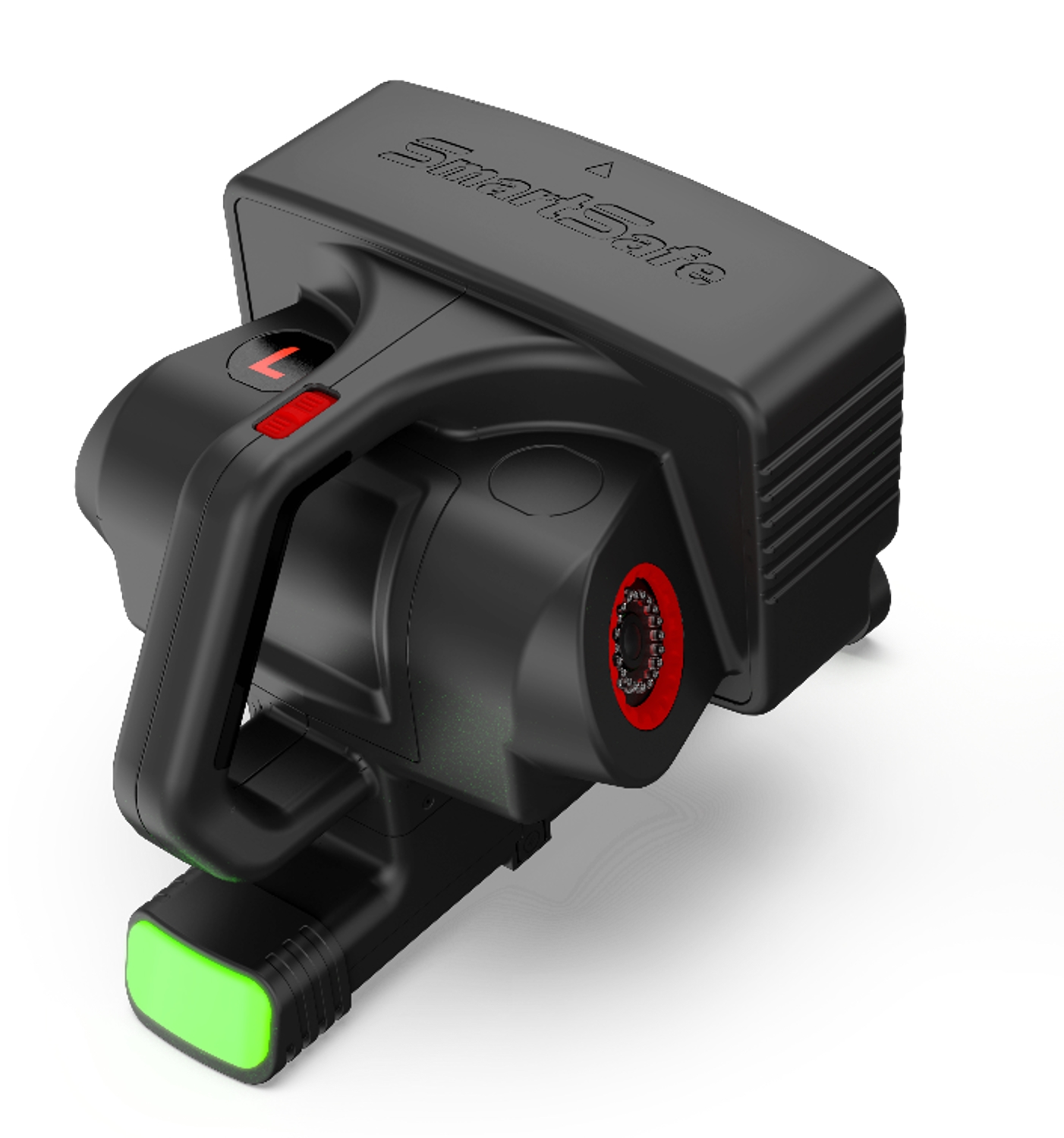

| Montaż głowic pomiarowych | Bezprzewodowe, mocowane magnetycznie do boków platform podnośnika |
| Specyfikacja tarcz odniesienia | 4 × pasywne refleksyjne, bez elektroniki, kabli i baterii |
| System chwytu i mocowania tarcz | Uchwyty 3-punktowe, montowane bezpośrednio na oponie |
| Zakres obsługiwanych felg pojazdów | 10” – 25” (w zależności od konfiguracji uchwytów) |
| Metoda kompensacji bicia kół | Przez przetoczenie pojazdu (w przód lub w tył) |
| Wersje językowe oprogramowania | Wielojęzyczne (w tym pełne menu w języku polskim) |
| Napięcie zasilania sieciowego (ładowanie) | 230 V / 50 Hz (1 faza, standardowe gniazdo z uziemieniem) |
| Ciężar całkowity zestawu (brutto) | 63 kg |
* Kompatybilność stanowiskowa i wdrożenie: Urządzenie SMARTSAFE WA613 zostało zaprojektowane z myślą o elastyczności montażu i dedykowane jest do pracy na profesjonalnych podnośnikach diagnostycznych – zarówno czterokolumnowych, jak i nożycowych podgeometria. Dzięki magnetycznemu mocowaniu głowic pomiarowych HD bezpośrednio na platformach dźwignika, system porusza się razem z unoszonym pojazdem, gwarantując stałą precyzję pomiaru na każdej wysokości roboczej bez konieczności rekonfiguracji optyki. Stanowisko operacyjne powinno znajdować się w suchym, zadaszonym pomieszczeniu o stabilnym zasilaniu sieciowym jednofazowym.

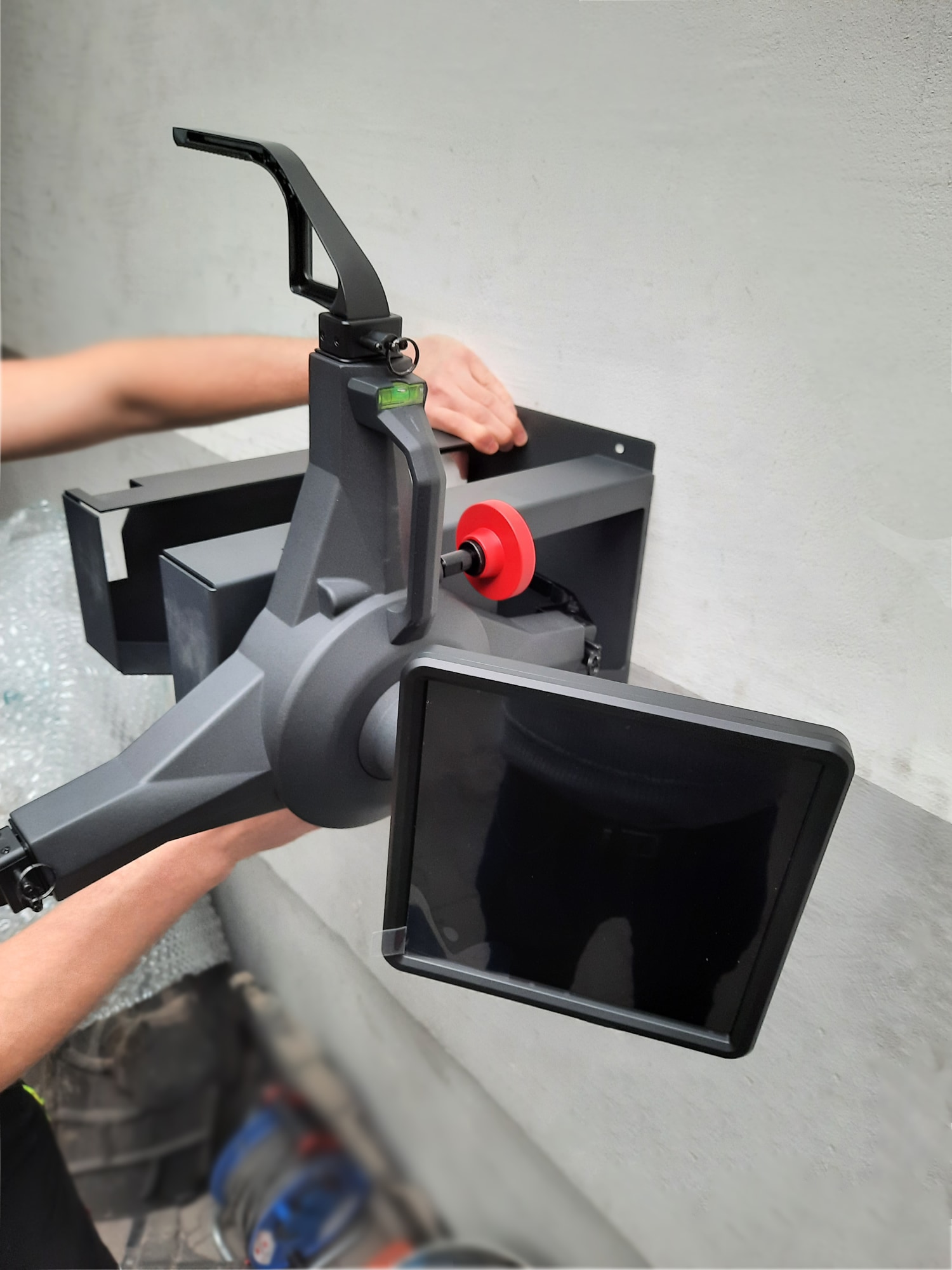

* Kompletna zawartość fabryczna (Zakres dostawy): Decydując się na zakup geometrii 3D SMARTSAFE WA613, otrzymują Państwo bogato wyposażony, zintegrowany zestaw gotowy do natychmiastowego użycia w warsztacie: 4 bezobsługowe, pasywne tarcze refleksyjne, 4 zaawansowane uchwyty 3-punktowe mocowane bezpośrednio za oponę koła, 2 mobilne, bezprzewodowe głowice pomiarowe z magnesami neodymowymi do szybkiej instalacji na podnośniku, inteligentny tablet diagnostyczny ST13 o przekątnej ekranu 13,3" wraz z preinstalowanym oprogramowaniem, 2 podwójne, ergonomiczne wieszaki ścienne do bezpiecznego odkładania uchwytów i tarcz, komplet dedykowanych ładowarek sieciowych do głowic oraz tabletu, mechaniczną blokadę pedału hamulca, profesjonalną blokadę koła kierownicy oraz pełną polskojęzyczną instrukcję obsługi wraz z deklaracją zgodności CE.
* Wyposażenie opcjonalne (Dostępne osobno): W celu rozszerzenia pełnej funkcjonalności pomiarowej stanowiska diagnostycznego istnieje możliwość doposażenia zestawu w mechaniczne obrotnice osi przedniej, niezbędne do realizacji wybranych procedur skrętu kół.
